Трещина разветвленная
Описание дефекта:
Трещина в электродном металле в корня
Выраженные особенности изображения:
неравномерные, искривленные, темные линии вдоль края корня. Наличие изгиба линий позволяет отличить данный дефект от дефекта: недостаточности заполнения шва

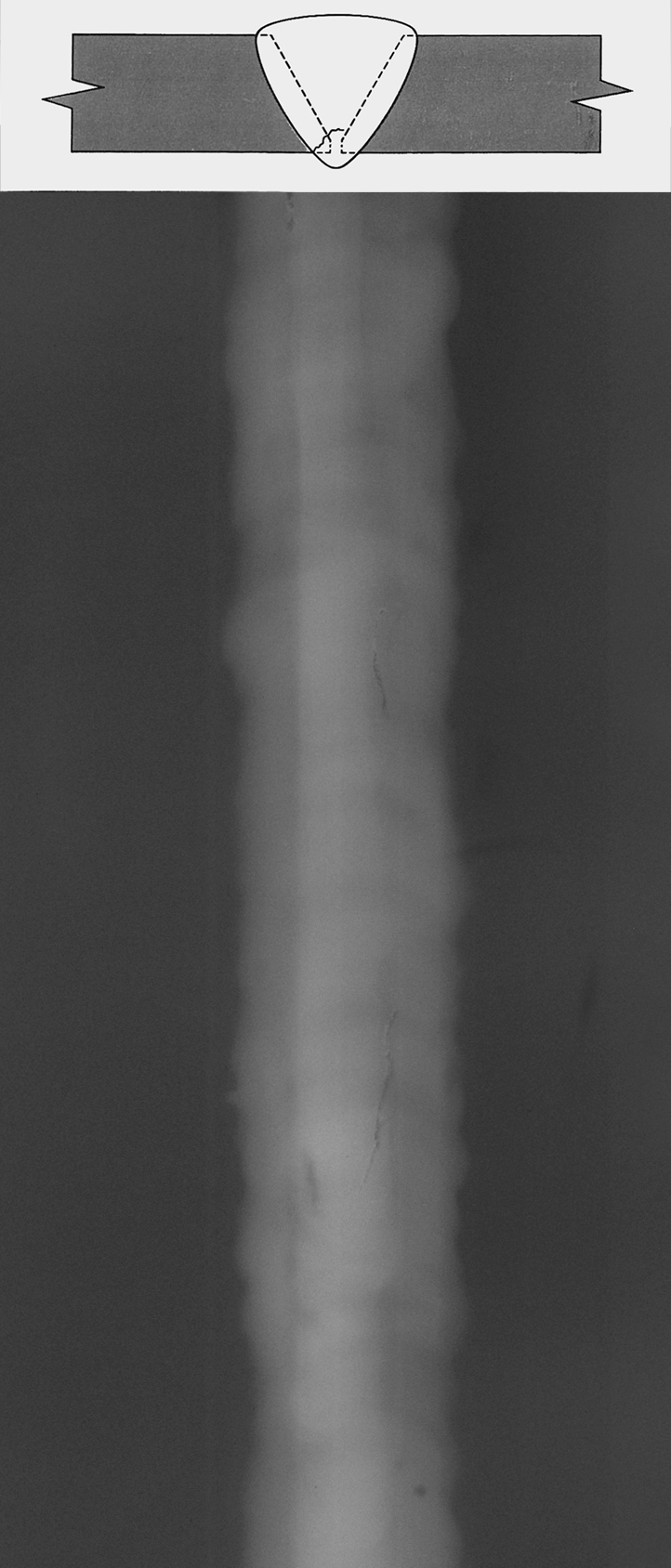

Расшифровка изображения:
трещина разветвленная длиной 25мм; трещина разветвленная длиной 19мм; трещина разветвленная длиной 14мм; трещина разветвленная длиной 7мм; 10 трещин разветвленных длиной 4мм; трещина вдоль шва длиной 30мм; трещина вдоль шва длиной 4мм; подрез длиной 7мм; 2 шлаковых включения длиной 2мм и шириной 1,2мм; 3 поры диаметром 1мм; две поры диаметром 0,6 и 0,5мм.
Сокращенная запись по ГОСТ 7512-82:
Рус.: 2Ш2х1,2; 3П1; П0,6; П0,5; Σ9; Тр25; Тр19; Тр14; Тр7;10Тр4;Тв30; Тв4; Пдр7.
Англ.: 2В2х1,2; 3Aа1; Aа0,6; Aа0,5; Σ9; Ec25; Ec19; Ec14;Ec7;10Ec4; Ea30; Ea4; Fc
Сокращение по ОСТ Газпром 2-2.4-083-2006:
Е
Описание на английском языке:
Longitudinal Root Crack:
A fracture in the weld metal at the edge of the root pass Radiographic Image:
Feathery, twisting lines of darker density along the edge of the Image of the root pass. The "twisting” feature helps to distinguish the root crack from incomplete root penetration
