Смещение кромок и непровар в корне
Описание дефекта:
сваренные детали смещены, а корни недостаточно заполнены.

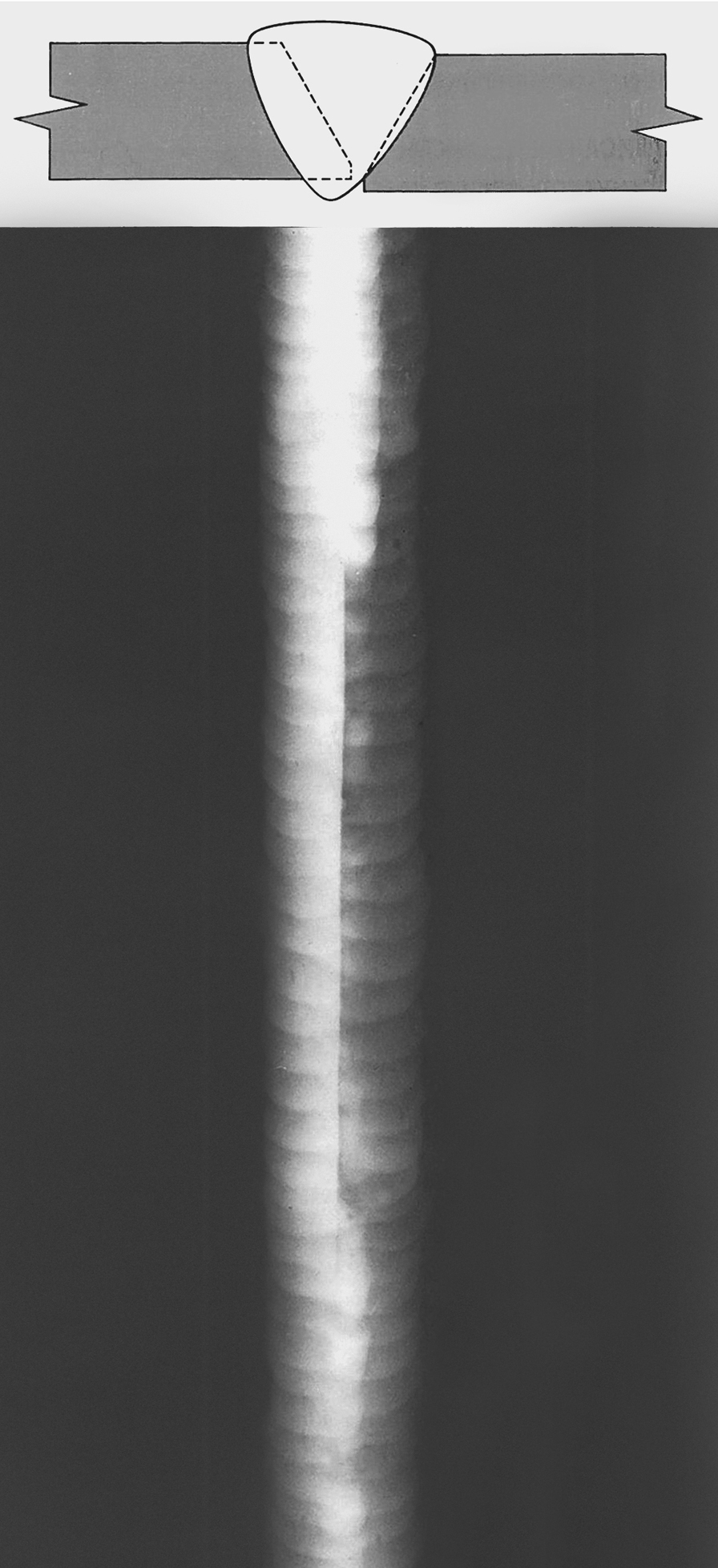

Выраженные особенности изображения:
выраженное различие почернения (оптической плотности) перпендикулярно сварному шву с более темной линией, проходящей вдоль, в середине шва.
Расшифровка изображения:
смещение кромок; непровар в корне длиной 74мм; пора 0,6мм; пора 1,2мм; шлаковое включение длиной 3мм и шириной 1мм; шлаковое включение 1,2мм; шлаковое включение 1,0 мм
Сокращенная запись по ГОСТ 7512-82:
Рус: П0,6; П1,2; Ш3х1; Ш1,2; Ш1; Σ7; Скр; Нк74
Лат: Aa0,6; Aa1,2; Ba3x1; Ba1,2; Ba1; Σ7; Fd; Da74
Сокращение по ОСТ Газпром 2-2.4-083-2006:
Fd, Da1.
Описание на английском языке:
Offset or Mismatch with lack of Penetration (LOP):
A misalignment of the pieces to be welded and insufficient filling of the bottom of the weld or "root area”.
Radiographic Image:
An abrupt density change across the width of the weld Image with a straight longitudinal darker density line at the center of the width of the weld Image along the edge of the density change
