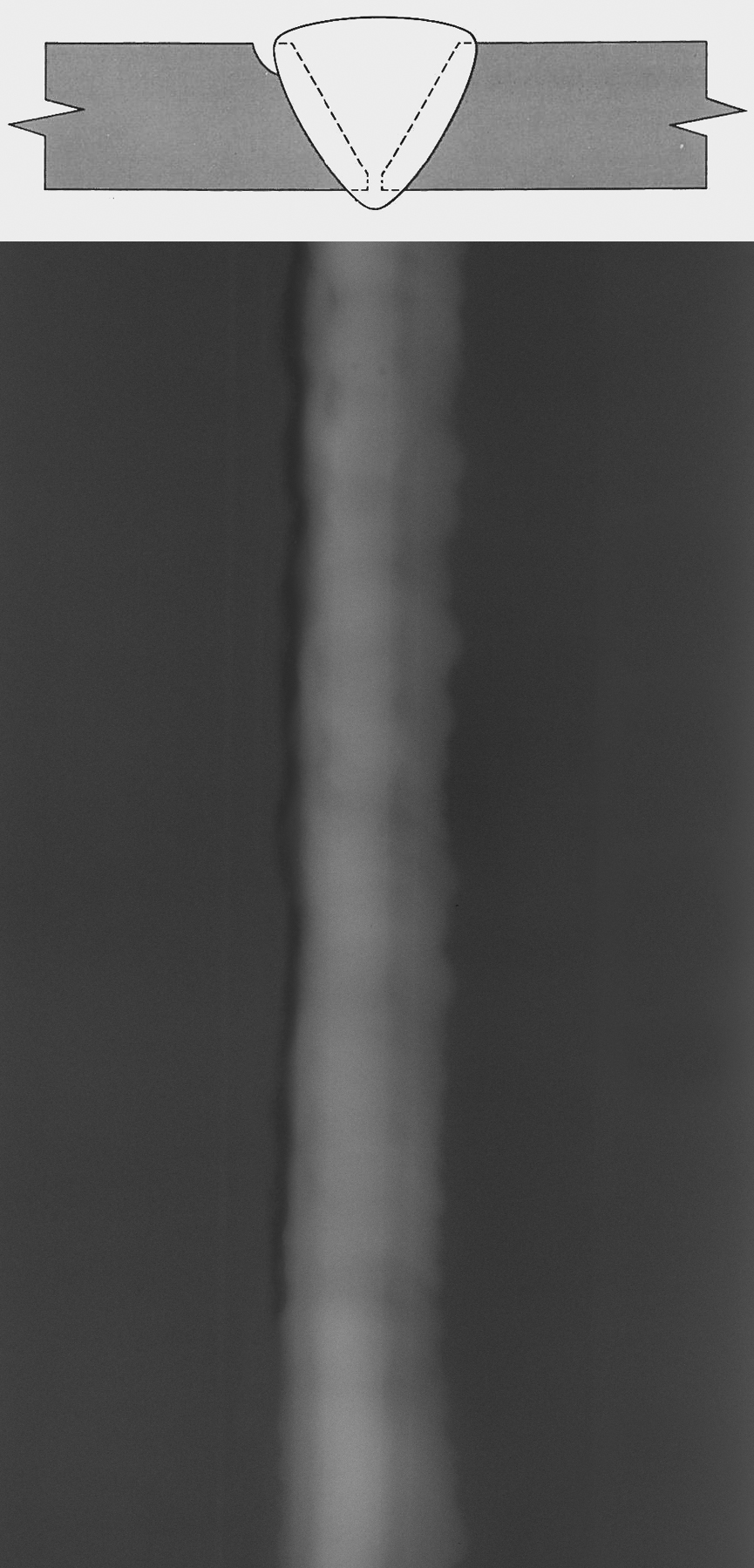

Подрез наружный
Описание дефекта:
верхний подрез на границе между основной и привариваемой частями
Выраженные особенности изображения:
изображения: неравномерная, темная линия вдоль кромки шва. Плотность почернения линии всегда выше, чем плотность почернения сваренных деталей
Расшифровка изображения:
подрез наружный длиной 106мм; подрез наружный длиной 4мм.
Сокращенная запись по ГОСТ 7512-82:
Рус.: Пдр 106; Пдр 4.
Англ.: Fc 106; Fc 4.
Сокращение по ОСТ Газпром 2-2.4-083-2006:
Fc.
Описание на английском языке:
External Undercut:
A gouging out of the piece to be welded, alongside the edge of the top or “external" surface of the weld
Radiographic Image:
An irregular darker density along the edge of the weld Image. The density will always be darker than the density of the pieces being welded
