Выпуклость корня сварного шва
Описание дефекта:
избыток электродного металла в корне шва

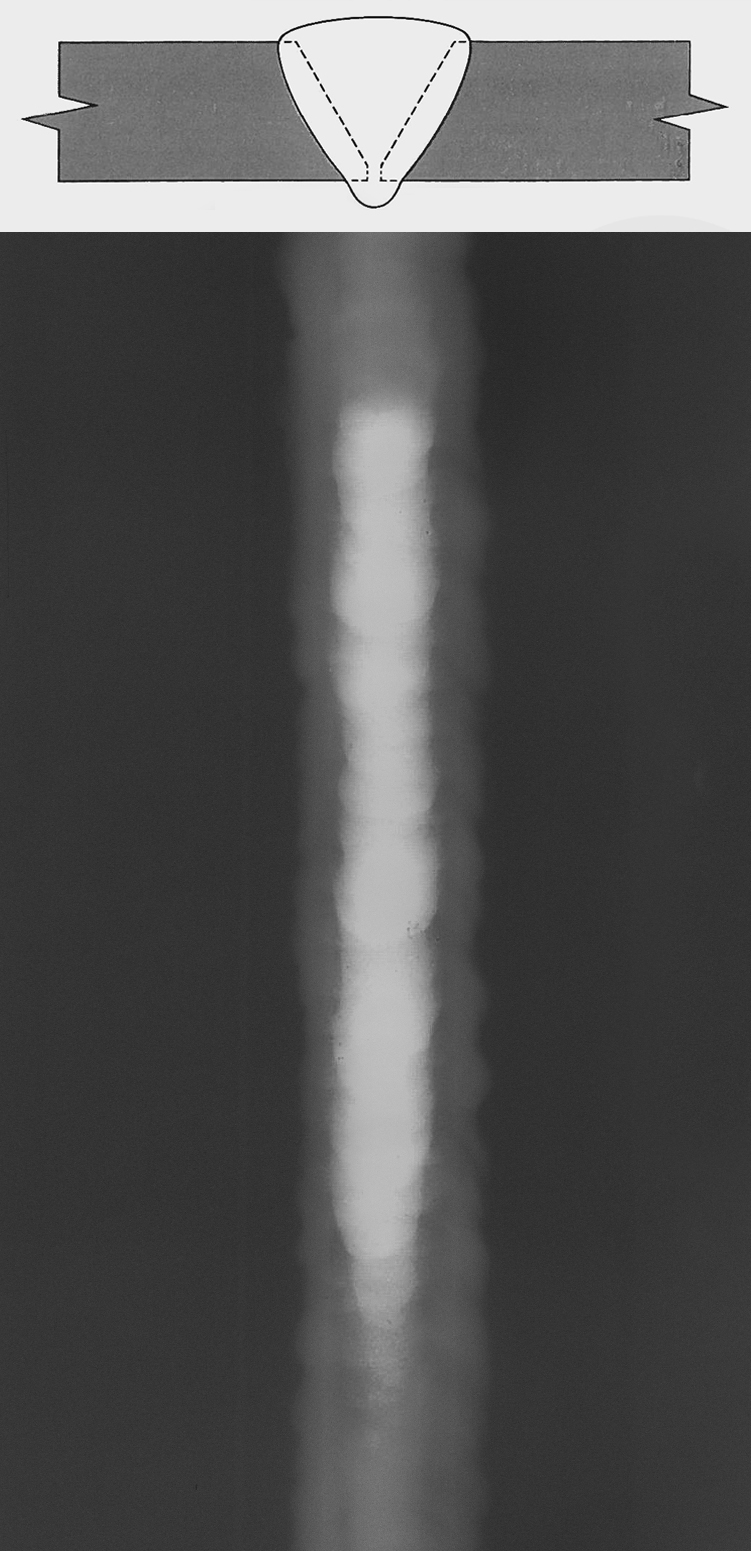

Выраженные особенности изображения:
область с меньшей плотностью почернения вдоль центра сварного шва или отдельные светлые пятна круглой формы.
Расшифровка изображения:
выпуклость корня шва длиной 80мм; пора 1мм; два шлаковых включения длиной 3мм и шириной 1мм.
Сокращенная запись по ГОСТ 7512-82:
Рус.: 2Ш3х1; П1; Σ7 ; Впк80.
Англ.: 2Ba3х1; Aa1; Σ7; Fb80.
Сокращение по ОСТ Газпром 2-2.4-083-2006:
Fb
Описание на английском языке:
Excessive Penetration (Icicles, Drop-thru):
Extra metal at the bottom (root) of the weld
Radiographic Image:
A lighter density in the center of the width of the weld Image, either extended along the weld or in isolated circular “drops
