Непровар с протяженными пустотами вдоль разделки боковых стенок
Описание дефекта:
наличие вытянутых пустот вдоль разделки свариваемых поверхностей.
Выраженные особенности изображения:
вытянутые, параллельные или отдельные темные линии, иногда включающие темные пятна. В отличие от случая шлаковых включений, здесь линии прямые и проходят вне средней части шва

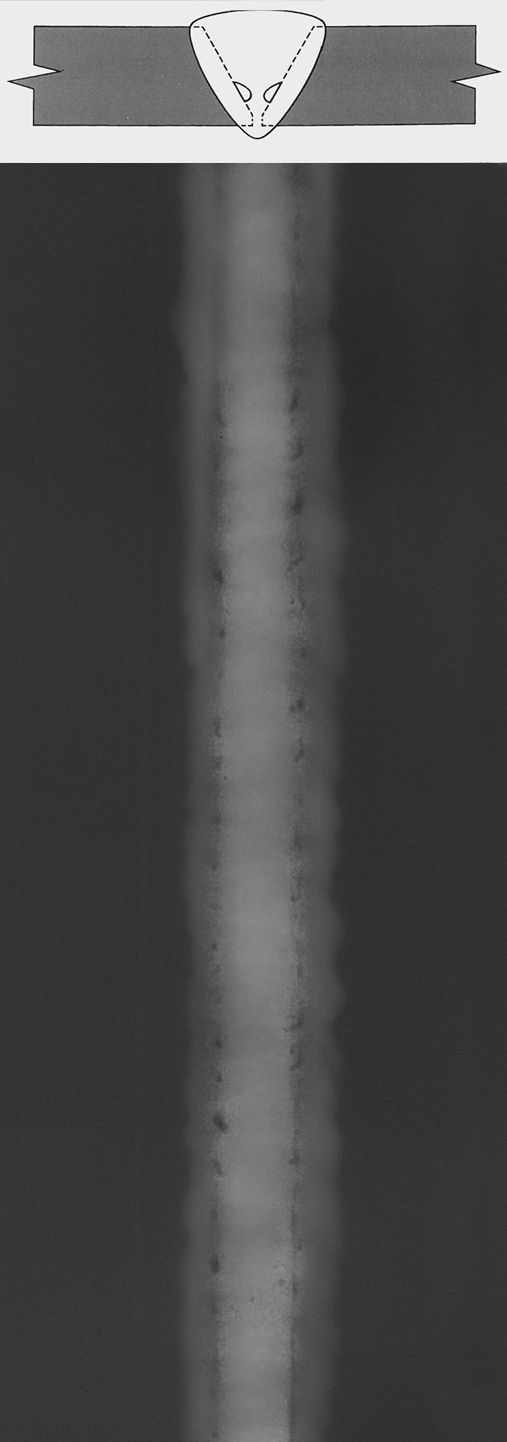

Расшифровка изображения:
2 непровара по разделке длиной 150мм с отдельными включениями по всей протяженности участка
Сокращенная запись по ГОСТ 7512-82:
Рус.: 2Нр100.
Англ.: 2Dc100.
Сокращение по ОСТ Газпром 2-2.4-083-2006:
Dc.
Описание на английском языке:
Lack of Side Wall Fusion (LOF):
Elongated voids between the weld beads and the joint surface
Radiographic Image:
Elongated parallel, or single, darker density lines sometimes with darker density spots dispersed along the LOF lines which are very straight in the lengthwise direction and not winding like enlongated slag lines.
